此款高精度 3.3V/5V 传感器芯片可简化逆变器/转换器控制和电池管理设计

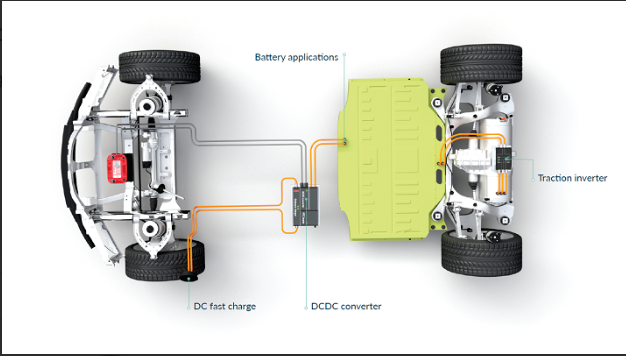

2021 年 6 月 25 日,比利时泰森德洛 - 全球微电子工程公司 Melexis 推出适用于汽车功率转换应用的新一代电流传感器芯片,具有更高的分辨率,可选 3.3V 或 5V 的工作电压,并集成过流检测功能的电路。



MLX91219 是一款传统霍尔电流传感器芯片,结合 C 型铁磁芯,可测量 200A 至 2000A 以上的电流。MLX91218 是一款 IMC-Hall® 电流传感器芯片,采用灵活的 U 形屏蔽罩抵抗干扰,可测量 200A 至 2000A 范围内的电流。这两款传感器芯片均大幅提高了信噪比(SNR),几乎是前几代的 2 倍。MLX91218 和 MLX91219 符合 AEC Q100 级标准,具有高线性度,满量程误差不超过 ±0.3%,为管理电机控制、逆变器和转换器等高速应用提供了更高的精度,还可以对电池管理系统(BMS)进行冗余监测。这两款传感器芯片通过热漂移最小化,将电压偏移控制在 +/-5mV 以内,灵敏度控制在 +/-1% 以内,可确保在宽温度范围内的精度。

MLX91218 和 MLX91219 可选择 3.3V 或 5V 的工作电压,设计人员可以直接在包含新式 3.3V 低压微控制器的电路中使用,或者与传统的 5V 设备一起使用。

MLX91218 和 MLX91219 均集成了过流检测功能(OCD)的电路。鉴于此电路通常使用外部窗口比较器在片外实现,这两款传感器芯片可进一步简化系统设计,节省电路板空间,并降低物料清单成本。过流阈值可在产品初始配置时在内部进行设置。后续产品将采用 SOIC8 封装,配有额外引脚,能够使用外部分压器提高阈值电压设置精度。MLX91218 和 MLX91219 有两个指示引脚,能显示与内外部阈值相关的过流状态,响应时间分别为 2μs 和 10μs。



这两款传感器芯片均提供可选的模拟输出,用户可以选择固定输出或正比于电源电压的输出。凭借 300kHz 带宽和快速响应时间,MLX91218 和 MLX91219 适用于针对在高开关速度和基频下工作设计的电路,以将控制回路中的相位延迟降至最低。此外,后续的 MLX91218 将采用 Melexis 荣获专利的 IMC®(集磁点)以优化磁场成形,从而实现紧凑、轻量的屏蔽。

采用单列直插式(SIP)4 引脚封装的 MLX91219 现已上市。MLX91218 及采用小外形 SOIC8 封装的 MLX91219 将即将上市。详情请访问 www.melexis.com
